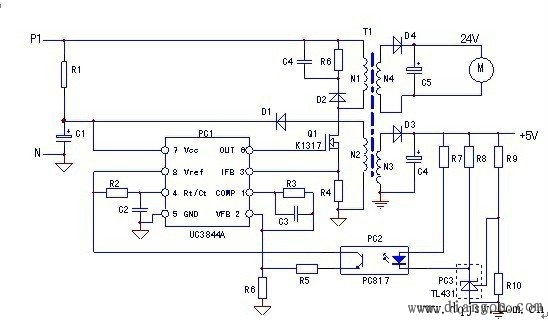

開關電源簡化電路圖

變頻器的開關電源電路完全可以簡化為上圖電路模型，電路中的關鍵要素都包含在內了。而任何復雜的開關電源，剔除枝蔓后，也會剩下上圖這樣的主干。其實在檢修中，要具備對復雜電路的“化簡”的能力，要在看似雜亂無章的電路伸展中，拈出這幾條主要的脈絡。要向解牛的庖丁學習，訓練自己的眼前不存在什么整體的開關電源電路，只有各部分脈絡和脈絡的走向——振蕩回路、穩壓回路、保護回路和負載回路等。

變頻器開關電源維修的幾個步驟：

1、檢測整流電路D1—D4是否擊穿或斷路，濾波電路的電容是否損壞，平衡電阻R1、R2是否正常，降壓電阻R3是否燒斷或阻值增大失效(斷電情況下測試)。

2、檢測開關管b-e結、c-e結是否有擊穿短路現象、測量開關變壓器各個繞組是否有短路現象，以確定開關管、及開關變壓器的好壞(斷電情況下測試)。

3、檢測次級輸出繞組的整流濾波元件，重點察看濾波電容是否鼓包或損壞，以排除次級電路短路的可能。

4、檢測吸收回路D5、R11、C9是否正常(斷電情況下測試)。
