摘要：隨著電池在日常生活中的使用量越來越大，電池的產銷量與日俱增，繼而產生大量廢棄電池的回收處理、處置問題。本文立足于廢舊鋰離子電池的循環利用，介紹了廢鋰離子電池的組成成分及當前國內外廢舊電池的回收處理技術，以及由廢舊電池到電池材料的“定向循環”技術，并針對在其循環利用過程中遇到的“重金屬-氨氮復合廢水”環境污染問題，提出了控制解決方法。

　　引言

　　隨著人類社會能源需求的不斷增長，電池作為一種便攜式能量儲蓄器，在人們的日常生活中所占的比例越來越大，成為第三大消費品之一[1]。2010年，我國鋰電池產量達13.5億只，并以年均15％的增長率持續增加，我國已成為當今世界上最大的鋰電池生產、消費和出口國。由于鋰電池的廣泛應用，報廢量也必然會大幅度提高。鋰電池中含有六氟磷酸鋰、有機酸酯、銅、鈷、鎳、錳等化學物質，這些物質在填埋、焚燒以及小型和土法冶煉廠回收電池時進入環境后，會造成環境污染，也會對人體造成傷害。因此，對廢舊鋰離子電池資源化技術的開發，不僅有利于環境保護，還可有較大的經濟效益[2]。

　　1鋰離子電池的組成

　　鋰離子電池外層為塑料、鋁、鐵質外殼包裹，內層分為正極活性物質、負極活性物質、鋁或銅箔集流體、黏結劑和聚乙烯或聚丙烯多孔隔膜材料、電解液（碳酸脂類有機溶劑）及其溶解的電解質鹽（一般為LiPF6）等部分[2]。其中正極活性物質多位錳酸鋰、鎳鈷錳酸鋰、磷酸鐵鋰、鈷酸鋰等。負極活性物質多為石墨炭粉、

　　鈦酸鋰等。以鈷酸鋰電池為例，鈷酸鋰電池中平均含鈷12％～18%，鋰1.2%～1.8％，銅8%～10%，鋁4%～8%，殼體合金30%，這些金屬都屬一次資源，極具回收價值。尤其是金屬鈷和鎳，價格較貴，是國民經濟建設和特種建設不可缺少的重要原料，也是高、精、尖技術的必備材料。

　　2廢舊鋰離子電池的回收處理技術

　　目前對于廢舊鋰離子電池的回收利用研究主要集中于對鈷酸鋰電池中鈷的回收利用方法。在對廢鋰離子電池進行了放電、拆解等預處理之后，根據回收過程中所采用的主要技術，可以將廢鋰電池的資源化處理過程分為火法、濕法和生物法這三大類。

　　2.1火法

　　火法主要是通過高溫焚燒分解去除起黏結作用的有機物，以實現鋰電池組成材料間的分離，同時可使電池中的金屬及其化合物氧化、還原并分解，在其以蒸氣形式揮發后，用冷凝等方法將其收集[3]。

　　日本的索尼/住友公司研究表明，于1000℃以下對未拆解的廢鋰電池進行焚燒，可有效去除其所含的電解液及隔膜等有機物質而實現電池的破解，焚燒后的殘余物質包括Fe、Cu、Al等，可以通過篩分、磁選使其相互分離[4]。

　　2.2濕法

　　濕法是先將鋰電池分類，然后用適當的溶劑進行溶解分離、萃取，獲得相應的金屬及金屬化合物材料[5]。

　　南俊民[6]等人先用堿溶液浸取除鋁，并用硫酸和過氧化氫混合體系溶解鋰離子電池的電極材料，然后分別使用萃取劑AcorgaM5640和Cyanex272萃取銅和鈷，銅的回收率可達98％，鈷的回收率可達97％，而剩余的鋰可用碳酸鈉將其以碳酸鋰的形式沉淀出來。這些材料可作為制備鋰離子電池正極鈷酸鋰電極材料的前驅體。該工藝不需將正、負極分開處理，所使用的萃取劑分離效果良好，洗脫后又可重復使用；同時，回收物質可用于制備電極材料，增加了回收的經濟效益。

　　吳芳[7]的方法與之相似。采用堿溶解電池材料，預先除去90%的鋁。然后使用H2SO4+H2O2體系酸浸濾渣，酸浸后的濾液中含有Fe2+、Ca2+、Mn2+等雜質，使用P2O4（磷酸二辛酯）萃取得到鈷和鋰的混合液，然后用P5O7（有機磷酸萃取劑）萃取分離鈷、鋰，經反萃回收得到硫酸鈷，萃余液沉積回收碳酸鋰，從而從廢舊鋰離子二次電池中回收鈷和鋰。得到的碳酸鋰達到了零級產品要求，一次沉鋰率為76.5%。

　　2.3生物法

　　生物法利用具有特殊選擇性的微生物菌類的代謝過程來實現對鈷、鋰等元素的浸出。

　　DebarajMishra等人[8]使用一種名為Acidithiobacillus-ferrooxidans的嗜酸菌，它能以硫元素和亞鐵離子為能量源，代謝產生硫酸和高鐵離子等產物，從而有助于廢鋰離子電池中金屬元素的溶解。

　　從前述的廢鋰離子電池資源化方法來看，采用火法對設備、能耗的要求較高。濕法工藝的除鋁、除銅成本較高，并且僅僅是將電極材料中的某一種金屬元素進行分離提純變成基本化工原料，有較大的局限性。生物浸出技術雖具有成本低、污染小等優點，但是目前仍處于研究階段。隨著電池正極材料的多元化發展，單純針對鈷酸鋰電池中鈷的回收方法已經不適用，鋰離子電池的回收也不是僅僅局限于資源化利用，還應該包含無害化處置。

　　3定向循環技術

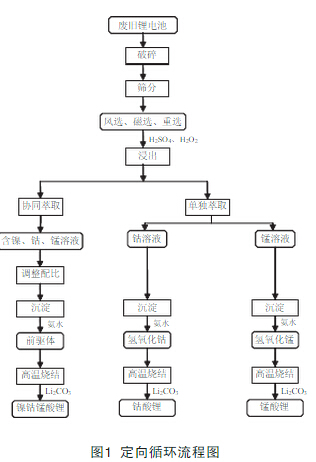

　　廢鋰離子電池回收技術并不復雜，關鍵在于該回收技術能夠產業化、規模化。該技術采用先進的分選識別系統將廢舊鋰離子電池進行物理除雜，以國際領先水平的萃取分離和固相合成技術，將廢舊電池完全“定向循環”制備成高端儲能電極材料[9]，真正實現廢舊電池循環再生過程的短程、節能、高效。該技術工藝流程圖見圖1。

　　該技術工藝的關鍵技術有：

　　（1）預處理工序

　　廢舊電池通過破碎分選后，通過風選分離塑料、隔膜紙，磁選分離鐵，重選分離出銅鋁，得到粗制正極材料粉末。

　　（2）協同萃取和單獨萃取

　　采用P2O4萃取除雜，通過控制水相pH值，可以將水相中鐵、鋅、銅、鈣、鎂等雜質萃取進入有機相，萃余液成分主要為含鎳、鈷、錳的混合溶液。根據需要，采用P5O7萃取分離鎳鈷元素，控制pH為5～5.5，鈷元素進入有機相，錳元素留在水相，分別得到含鈷溶液、含錳溶液。

　　（3）合成工序

　　1）鎳鈷錳酸鋰合成：將含鎳、鈷、錳的混合溶液，加入適量的硫酸鎳與硫酸錳，根據產品牌號調節溶液中鎳、鈷、錳的摩爾比；加入理論量比例的沉淀劑和適量氨水，通過控制反應溫度、時間和溶液pH，得到晶型完好的前驅體沉淀物；將前驅體沉淀物與碳酸鋰按一定比例配比，混合均勻后，進行分段程序升溫熱處理，冷卻后得到煅燒的鎳鈷錳酸鋰產品。

　　2）鈷酸鋰合成：往鈷溶液里分別加入理論量比例的沉淀劑和適量氨水，通過控制反應溫度、時間和溶液pH值，得到晶型完好的沉淀物；將沉淀物與碳酸鋰按一定比例配比，混合均勻后，進行分段程序升溫熱處理，冷卻后得到煅燒的鈷酸鋰產品。

　　3）錳酸鋰合成：往含錳溶液里分別加入理論量比例的沉淀劑和適量氨水，通過控制反應溫度、時間和溶液pH值，得到晶型完好的沉淀物；將沉淀物與碳酸鋰按一定比例配比，混合均勻后，進行分段程序升溫熱處理，冷卻后得到煅燒的錳酸鋰產品。

　　“定向循環”工藝的預處理以物理法除去鋁箔、銅箔、隔膜紙、鋼殼，采用協同萃取和單獨萃取相結合的方式，直接將廢舊鋰離子電池制備成電極材料。相比于傳統的堿溶酸浸漬，單獨萃取制備化工鹽的方式，不僅成本更低，而且更環保、產品附加值更高。

　　4環境控制技術

　　廢舊鋰離子電池資源化“定向循環”生產模式過程中主要產生的污染物是“重金屬-氨氮”復合廢水，根據《銅鎳鈷工業污染物排放標準》（GB25467-2010）的規定，自2012年1月1日起，現有企業直接排放的氨氮限制為8mg/L，總鎳為0.5mg/L，總鈷為1.0mg/L，其控制標準遠高于《污水綜合排放標準》（GB8978-1996），可見國家對于污水中重金屬和氨氮的排放控制越來越嚴格。

　　目前，“重金屬-氨氮”復合廢水的處理方法大致可以分為三大類：化學處理法、物理處理法、生物處理法[10]。

　　鐘理等人[10、11]通過對比MgO+H3PO4和MgHPO4對水中污染物NH3的去除效果，得出前一種藥劑較優，其在pH=9~11、n（Mg2+）：n（PO3-4）：n（NH4+）=1︰1︰1、n（H3PO4）︰n（MgO）＞1.5︰1時，對廢水中的氨氮去除率高達99%，處理后殘液中氨濃度＜1mg/L。黃穩水[12]等人采用Na2HPO4和MgSO4的實驗進一步發現磷酸鹽的投加量對氨氮的去除效率影響最大，pH次之，Mg的投加量和反應溫度對其影響相對較小。

　　單獨使用化學法處理大量廢水，處理費用就會升高，因此受到限制而不能大規模推廣應用。而采用物理分離方法，通過自制的精餾脫氨裝置來回收氨氮資源，回收氨氮資源后，廢水中主要含有重金屬，然后采用溶解、萃取、除雜等工藝，可將貴重金屬高效回收，實現資源化回收利用，并可適用于較大規模的污水處理。

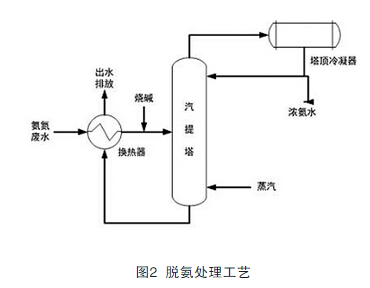

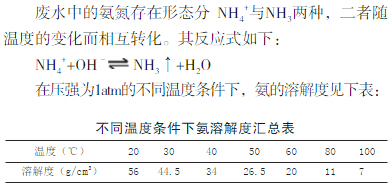

　　該工藝利用氨溶解度隨溫度波動的特性，采用直接蒸汽蒸氨：將進料氨水與塔釜經換熱器加熱至90℃左右后進入壓力在0.12M～0.16MPa的蒸塔中，利用蒸汽直接進行汽提蒸餾。產生的濃氨蒸汽經換熱器冷卻后進入高位吸氨器回收使用，蒸氨后的液相直接進入塔內回流。其工藝流程見圖2。

　　5結語

　　廢舊鋰離子電池的回收是一件利國利民的大事，隨著電池材料的多元化，“定向循環”技術以其環保性、經濟性、應用型成為處理廢舊電池的最佳方式，綜合回收率達到了98.5%，且已成功實現了規模化生產，非常值得在行業內推廣。

　　雖然目前廢鋰電池中有價金屬元素的回收已經達到了很高的回收率，并能有效控制好回收過程中的環境污染，但對于負極材料、隔膜紙等物質的回收處理還處于初始階段，這將成為新的技術課題。
