鋰離子電池一致性是指：用于成組的單體電池的初期性能指標的一致，包括：容量、阻抗、電極的電氣特性、電氣連接、溫度特性、衰變速度等。以上因數的不一致，將直接影響運行中輸出電參數的差異。

　　鋰離子電池目前在新能源汽車、智能電網等領域中大規模應用情況在逐年增加，但目前電池參數的不一致性是影響電池組使用壽命的關鍵因素，雖然熱管理水平的提升在某種程度上保證了電池組的安全運行，但對于提升電池的一致性水平仍然是大規模使用鋰電池的重要技術影響因素。

　　通過對一個10串10并電池組的模擬，闡明了電池組內的溫度分布對其性能與循環壽命的影響。平均溫度越低，溫度不均勻程度越高，電池組內單電池放電深度的不一致性越高；平均溫度越高，溫度不均勻程度越高，電池組循環壽命越短。值得注意的是，不均勻的溫度分布會導致并聯支路間電流分配不均，從而惡化單電池老化速率的一致性。

　　鋰離子電池組的不一致性或電池組的離散現象就是指同一規格型號的單體蓄電池組成電池組后,其電壓、荷電量、容量、衰退率、內阻及其隨時間變化率、壽命、溫度影響、自放電率及其隨時間變化率。

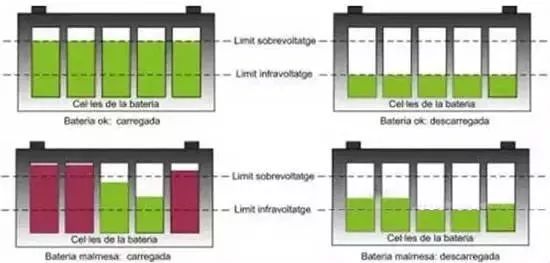

　　單體電池在制造出來后，本身存在一定性能差異。初始的不一致度隨著電池在使用過程中連續的充放電循環而累計，導致各單體電池狀態（SOC、電壓等）產生更大的差異；電池組內的使用環境對于各單體電池也不盡相同。這就導致了單體電池的不一致度在使用過程中逐步放大，從而在某些情況下使某些單體電池性能加速衰減，并最終引發電池組過早失效。

　　不一致性原因從時間順序劃分，電池組中單體電池的不一致性主要體現在兩方面：制造過程中工藝上的問題和材質的不均勻，使得電池極板活性物質的活化程度和厚度、微孔率、連條、隔板等存在很微小的差別，從而產生內部結構和材質上的不完全一致性；裝車使用時，電池組中各個電池的電解液密度、溫度和通風條件、自放電程度及充放電過程等差別的影響。

　　同一批次出廠的同一型號電池的容量、內阻和自放電的差異性原因分析針對這些不一致產生的原因，是否可以通過某些措施完全消除電池組內的不一致：很多人認為電池不一致是生產工藝的問題，也有人認為是配組過程的問題，通過SPC等過程控制措施就可以完全消除電池的不一致。

　　但是實踐證明，即使嚴格控制配料、活漿、涂布、裁剪、輥壓等工藝過程，只是縮小批量產品之間的標準差,而不能消除不一致性。若影響某一隨機變量的隨機因素很多，且其中每個因素的影響獨自都不能起決定性作用，這些因素的影響又可疊加，則該隨機變量服從正態分布，特性的參數有標準差σ和均值μ。
